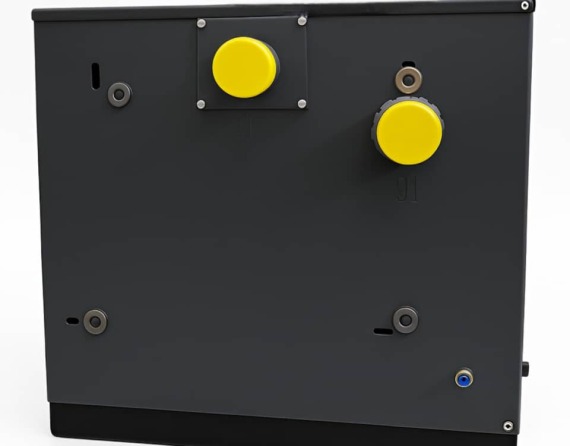

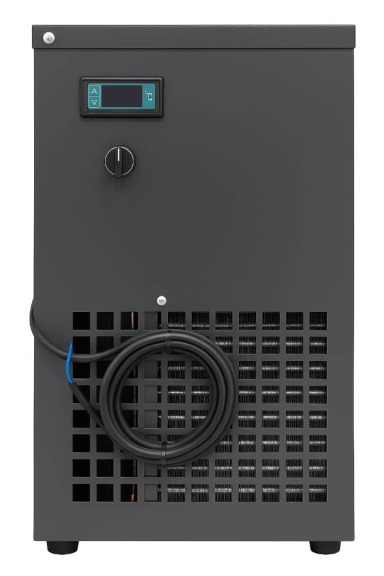

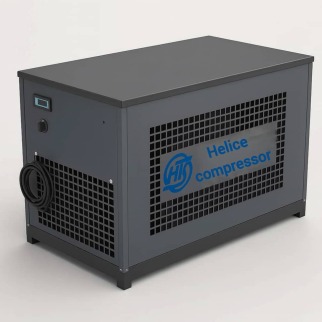

درایر تبریدی ( خشک کن )
دستگاهی برای خشک کردن هوا و سلامت سیستم پنوماتیک خط تولید مورد نیاز هست .
درایر تبریدی چه نقشی
در خط تولیـــــــــد دارد ؟
.درایر تبریدی در خط هوای فشرده چه کار میکند؟
درایر تبریدی (Refrigerated Air Dryer) رطوبت موجود درهوای فشرده خروجی از کمپرسور را باکاهش دمای هوا حذف میکند.
عملکرد اصلی آن:
- کاهش دمای هوای فشرده به حدود ۳°C الی ۵°C (نقطه شبنم فشاری).
- تبدیل بخار آب به مایع (تقطیر) و جداسازی آن از هوا.
- جلوگیری از خوردگی لولهها، یخزدگی ابزارها، و آلودگی محصول نهایی.
چرا درایر نیاز داریم ؟
رطوبت موجود در هوای فشرده بدون درایر موجب:
- خوردگی سریع لولههاو تجهیزات.
- یخزدگی شیرآلات در زمستان.
- کاهش کیفیت محصول(مثلاً در صنایع غذایی، دارویی، رنگپاشی). - خرابی ابزارهای پنوماتیک (سیلندرها، شیرها).
- افزایش هزینههای نگهداری و توقف تولید.
استفاده از درایر ضروری است زیرا کمپرسورها هوای محیط (حاوی رطوبت) را فشــرده میکننـد و غلظت رطوبت پس از فشــرده سازی افزایش می یابد .
درایر تبریـــــدی
چگونه کار میکند؟

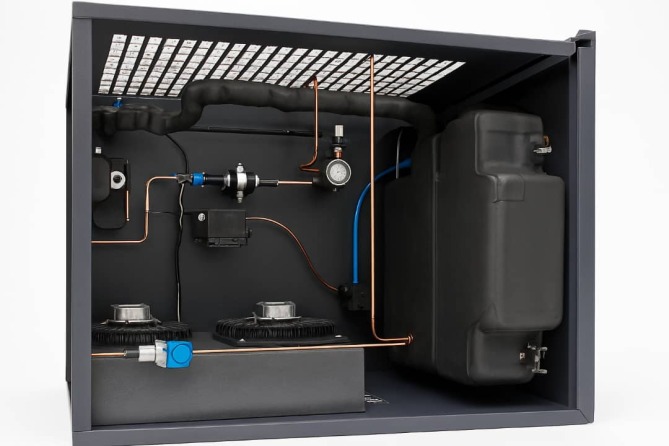

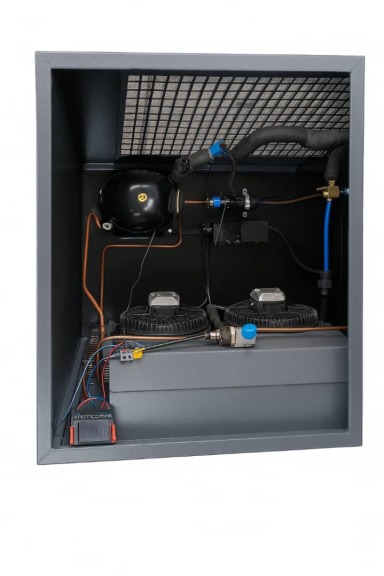

درایر تبریدی در 4 مرحله هوا را خشک میکند :
۱. تبادل گرمایی اولیه (Air-to-Air Heat Exchanger) :
- هوای گرم و مرطوب ورودی (≈۴۰-۸۰°C) توسط هوای سردخروجی پیشخنک میشود. ۶۰% رطوبت اولیه دراین مرحله حذف میگردد.
۲. تبادل گرمایی ثانویه (Air-to-Refrigerant Heat Exchanger) :
- هوای پیشخنکشده وارد اواپراتور (Evaporator) میشود.
- گازمبرد(مثل R134a) دمای هوا را به ۳°C الی ۵°C میرساند.
۳. جداسازی رطوبت (Moisture Separator) :
رطوبت تبدیل بهقطرات آب شده و توسط فیلترجداکننده (Separator) حذف میشود.
۴. بازگردانی دما (Reheating Phase) :
- هوای خشک و سردازمبدل هوای ورودی عبورکرده و گرم میشود(جلوگیری از تعرق روی لولهها).
راهنمای خریــــد
درایر تبریـــــدی
برای کمپرسور بـاد
نحوه انتخاب درایر مناسب برای کمپرسورباد
برای انتخاب صحیح، این پارامترها را محاسبه کنید:
دبی هوای فشرده (Flow Rate) :
حداکثر دبی کمپرسور(بر حسب CFM یا m³/min ) را در
نظربگیرید.مثال: برای کمپرسور ۳۰۰ CFM، درایری با ظرفیت
۳۳۰ CFM انتخاب کنید (افزودن ۱۰% ظرفیت اطمینان).
- دمای هوای ورودی به درایر (Inlet Temperature) :
استاندارد: ۳۵°C تا ۴۵°C. اگر دمای ورودی >45°C است، از پیشخنککن (Aftercooler) استفاده کنید.
- فشار کاری (Operating Pressure) :
محدوده کاری درایر معمولاً ۷الی ۱۰ باراست. برای فشارهای بالاتر (مثلاً ۱۵ بار)، درایر مخصوص انتخاب شود.
-نقطه شبنم مورد نیاز (Required Dew Point) :
- درایر تبریدی:۳°C الی ۵°C (کافی برای اکثر صنایع). اگر نقطه شبنم پایینتر (< -20°C) نیاز است، از درایر جذبی (Desiccant Dryer) استفاده کنید.
- شرایط محیطی (Ambient Conditions) :
دمای محیط نصب درایر باید <45°C باشد. در محیطهای گرم، درایر با ظرفیت بالاتر انتخاب شود.
